Aditech VT V2A

Aufbau-Türschließer rostfrei


Aditech VT V2A
AusführungSchließkraftArtikel-Nr.
Incl. Haken.70 N14400084-HVT
Schließgeschwindigkeit ist regulierbar.100 N14400085-HVT
Oberfläche rostfrei.130 N14400086-HVT

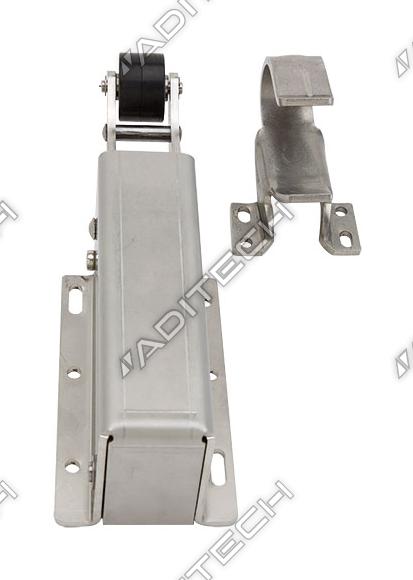

Der robuste, aus rostfreiem V2A-Material bestehende Aufbau-Türschließer VT, ist ein Schließer, der sich besonders für schwere Türen und Tore eignet.
Für rechte und linke Türen werden die gleichen Modelle verwendet.
Durch das hochwertige Niro-Material ist der Türschließer VT für spezielle Einsätze in der Medizintechnik, in der Chemie- und Nahrungsmittelindustrie sowie im Bootsbau geeignet.

Montageanleitung

  1. Aufbautürschließer werden in der Regel in der Tür Mitte montiert. Bei der Montage an der Schließblechseite sollte der Abstand zur Türkante von 115 mm nicht unterschritten werden.

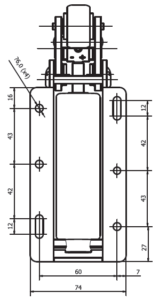

  2. Zur Montage des Schließkastens muss der Fußbolzen entfernt werden. Dann kann der Zylinder ausgeklappt werden, um die Befestigungsbohrungen freizulegen. Anschließend den Schließerkasten so justieren, dass die Oberkante 1 mm höher steht als die Oberkante der Tür. In der Mitte der Langlöcher mit Schrauben befestigen.
  3. Fußbolzen einführen und die Funktion des Schließers von Hand prüfen.
  4. Haken so an der Zarge justieren, dass die Gummirolle gerade unter der oberen Nase einläuft (Schließer muss gespannt sein) und mittig in den Langlöchern markieren, vorbohren und mittels 2 Schrauben befestigen.
  5. Anschließend eine Funktionskontrolle durchführen. Das Montagemaß ist ca. 90 mm. Bei einwandfreier Funktion Haken und Schließer endgültig in den Rundlöchern befestigen und Sicherungsscheibe auf Fußbolzen drücken.
  6. Einerseits lässt sich die Schließgeschwindigkeit mittels Sechskantschlüssel im Drehbereich von ca. 270° regulieren. Dazu ist vorher die Klemmschraube „A“ zu lösen und auch wieder festzuschrauben. Bei innenkolbenregulierten Türschließern lässt sich die Schließgeschwindigkeit durch Rechtsdrehen der Messingregulierschraube verlangsamen (nimmt ab) und durch Linksdrehen nimmt die Geschwindigkeit zu (wird schneller).
